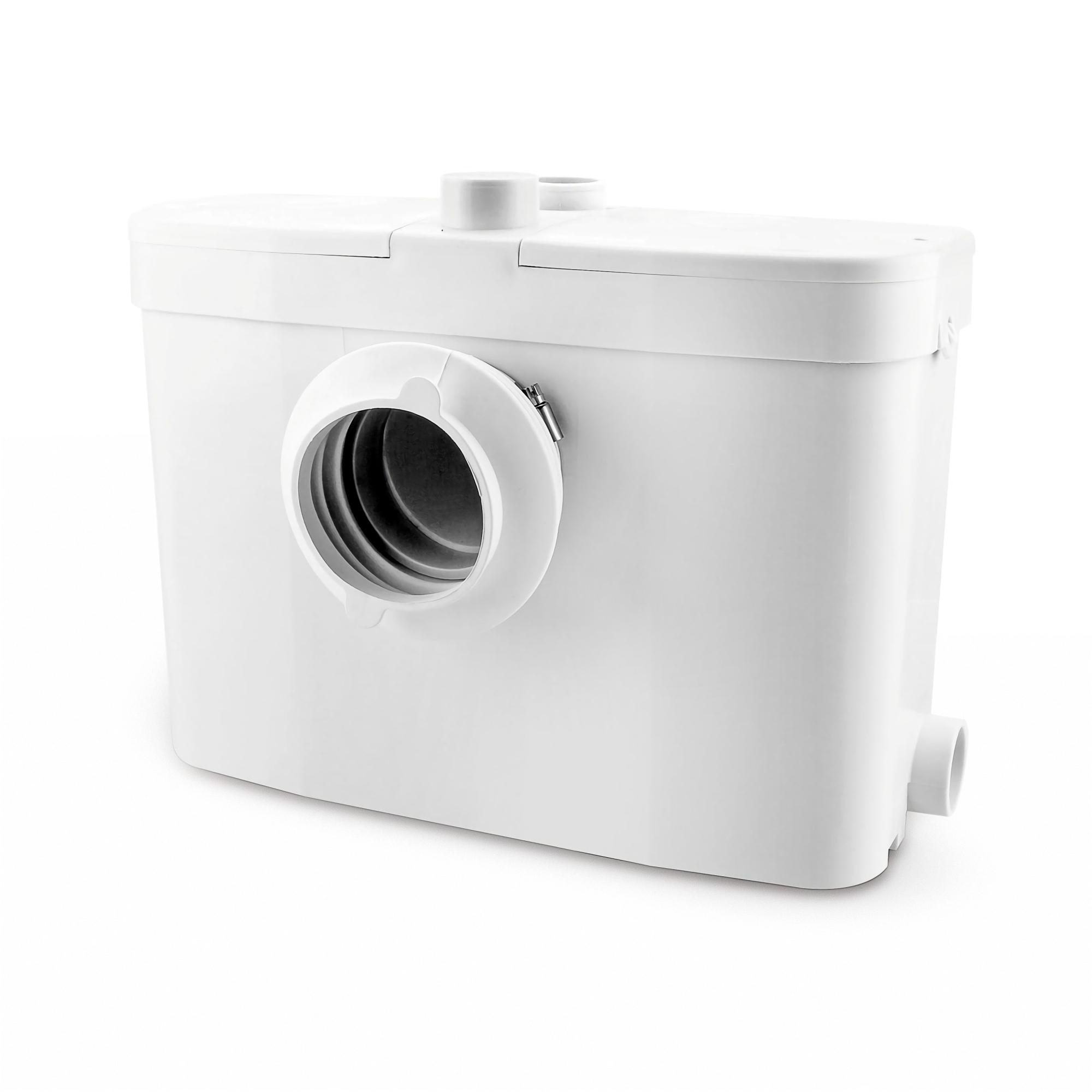

Die 3/1 Hebeanlage ist die preiswerte Lösung für Ihr Abwasserproblem. Neben dem Abwasser der Toilette kann die Pumpe zwei weitere Anschlüsse wie beispielsweise Duschen, Badewannen, Waschbecken, Geschirrspüler, Waschmaschinen oder ähnliche Installationen bedienen. Nicht verwendete Zuläufe können einfach mit den im Lieferumfang enthaltenen Verschlüssen versiegelt werden.
In der Toilettenhebeanlage mit leistungsstarkem 450 Watt Motor ist ein Zerkleinerer integriert, der den ungehinderten Abtransport der Abwässer in 32/40 mm Standardrohrleitungen gewährleistet. Die Abwasserleitungen wie PVC-Kleberohr oder Kupferrohr sind nicht im Lieferumfang enthalten, jedoch im Baumarkt oder Fachmärkten erhältlich. Achten Sie darauf, dass neben Toilettenpapier keine weiteren Gegenstände in die Abwasser gelangen.
Die Einschaltautomatik startet das Pumpen, wenn der Sammelkasten einen gewissen Pegel erreicht hat. Dies wird ergänzt von der Abschaltautomatik, die nach dem Entleeren einsetzt. Die Förderhöhe von bis zu 7 Meter beeinflusst die Förderweite von bis zu 70 Metern. Um so höher zu heben ist, um so kürzer ist im Anschluss daran noch zu befördern zur Abwassereinspeisung.
Entkalten Sie die Ablage regelmäßig entsprechend dem Kalkgehalt Ihres Leitungswassers. Nur druckloses Abwasser darf in die Hebeanlage eingeführt werden. Wasch- und Spülmaschinen sollten daher mithilfe eines Siphon oder Waschbeckens eingeleitet werden.
Zubehör befindet sich bei Lieferung teilweise im Inneren der Hebeanlage. Entnehmen Sie dies vor Inbetriebnahme.
Leistungsstarke 450 Watt Pumpe
Förderhöhe maximal 7 Meter
Förderweite maximal 70 Meter
Frontanschluss
3 Zuläufe möglich - ein Abfluss
Technische Daten
Netzanschluss
230 V
Leistung
450 Watt
Material
rostfreier Stahl (Häcksler)
Temperaturbereich (maximal)
1°C bis 80°C heißwasserbeständig
Förderleistung
Verhältnis Förderhöhe zu Förderweite (Relation bei Gefälle von 1% zum Ort der Kanaleinleitung) 7 m - 10 m 6 m - 20 m 5 m - 30 m 4 m - 40 m 0 m - 70 m
Fördermenge (maximal)
100 L/min
Geeignet für
Ø 32 / 40 mm (Abwasserrohr Auslass)
Schalldruckpegel
30 – 45 dB(A)

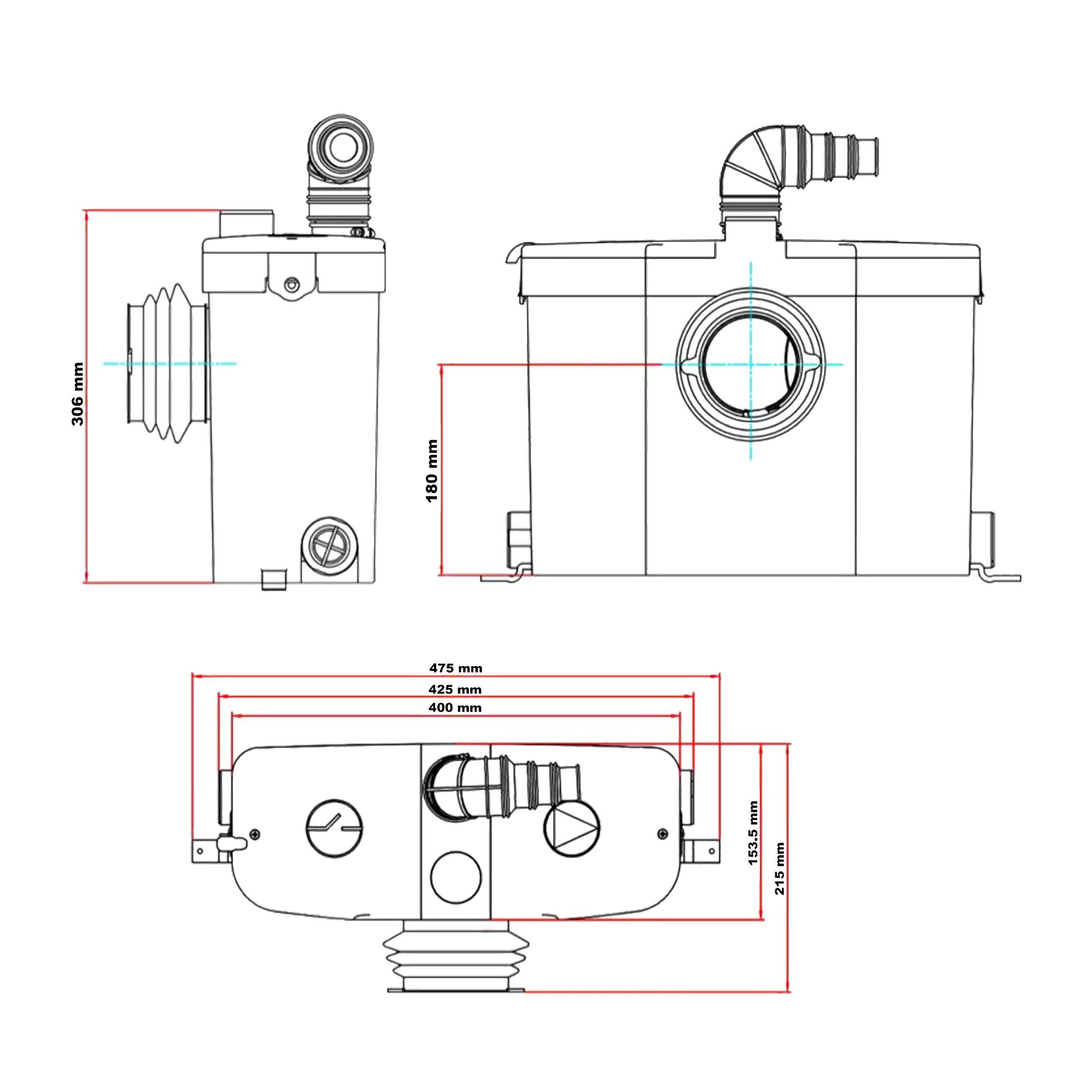

Abmessung (L x B x H)
47,5 x 15,4 x 30,6 cm (ohne Anschlüsse)
Hinweise
► Ergänzen Sie die Hebenanlage um ein Rückschlagventil, um einen Rücklauf von Abwasser und die Gefahr der Überhitzung und Schäden am Motor zu minimieren. ► Steigleitung möglichst nahe an der Pumpe verlegen. Horizontale Leitung erst im Anschluss, um Lebensdauer des Gerätes zu optimieren. ► Sie können die Durchflussgeschwindigkeit durch das Verbauen weiterer Winkel senken. Die Verwendung von 2 separaten 45° Winkeln vermindert die Flussrate dabei nicht so stark wie ein einzelner 90° Winkel.
